Использование протоколов IPX, SPX, NETBIOS



Формат пакета IPX


Формат передаваемых по сети пакетов представлен на рис. 2.

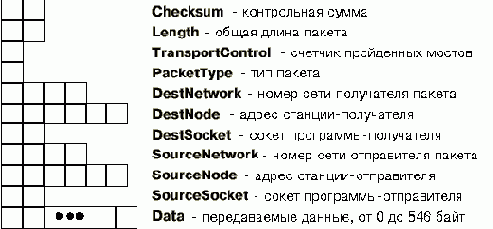

Рис. 2. Структура пакета IPX

Пакет можно разделить на две части - заголовок и передаваемые данные. Все поля, представленные на рис. 2, кроме последнего (Data), представляют собой заголовок пакета. Заголовок пакета выполняет ту же роль, что и конверт обычного письма - там располагается адрес назначения, обратный адрес и некоторая служебная информация.

Особенностью формата пакета является то, что все поля заголовка содержат значения в перевернутом формате, т. е. по младшему адресу записывается старший байт данных, а не младший, как это принято в процессорах фирмы Intel. Поэтому перед записью значений в многобайтовые поля заголовка необходимо выполнить соответствующее преобразование. Представление данных в заголовке пакета соответствует, например, формату целых числел в компьютере IBM-370 (серия ЕС ЭВМ).

Рассмотрим подробнее назначение отдельных полей пакета.

Поле Checksum предназначено для хранения контрольной суммы передаваемых пакетов. При формировании собственных пакетов вам не придется заботиться о содержимом этого поля, так как проверка данных по контрольной сумме выполняется драйвером сетевого адаптера.

Поле Length определяет общий размер пакета вместе с заголовком. Длина заголовка фиксирована и составляет 30 байт. Размер передаваемых в поле Data данных может составлять от 0 до 546 байт, следовательно, в поле Length в зависимости от размера поля Data могут находиться значения от 30 до 576 байт. Если длина поля Data равна нулю, пакет состоит из одного заголовка. Как это ни странно, такие пакеты тоже нужны! При формировании собственных пакетов вам не надо проставлять длину пакета в поле Length, протокол IPX сделает это сам (вернее, программный модуль, отвечающий за реализацию протокола IPX, вычислит длину пакета на основании длины поля Data).

Поле TransportControl служит как бы счетчиком мостов, которые проходит пакет на своем пути от передающей станции к принимающей. Каждый раз, когда пакет проходит через мост, значение этого счетчика увеличивается на единицу.
Перед передачей пакета IPX сбрасывает содержимое этого поля в нуль. Так как IPX сам следит за содержимым этого поля, при формировании собственных пакетов вам не надо изменять или устанавливать это поле в какое-либо состояние.

Поле PacketType определяет тип передаваемого пакета. Программа, которая передает пакеты средствами IPX, должна установить в поле PacketType значение 4. Протокол SPX, реализованный на базе IPX, использует в этом поле значение 5.

Поле DestNetwork определяет номер сети, в которую передается пакет. При формировании собственного пакета вам необходимо заполнить это четырехбайтовое поле. Напомним, что номер сети задается сетевым администратором при установке Novell NetWare на сервер.

Поле DestNode определяет адрес рабочей станции, которой предназначен пакет. Вам необходимо определить все шесть байт этого поля.

Поле DestSocket предназначено для адресации программы, запущенной на рабочей станции, которая должна принять пакет. При формировании пакета вам необходимо заполнить это поле.

Поля SourceNetwork, SourceNode и SourceSocket содержат соответственно номер сети, из которой посылается пакет, адрес передающей станции и сокет программы, передающей пакет.

Поле Data в пакете IPX содержит передаваемые данные. Как мы уже говорили, длина этого поля может быть от 0 до 546 байт. Если длина поля Data равна нулю, пакет состоит из одного заголовка. Такой пакет может использоваться программой, например, для подтверждения приема пакета с данными.

Для формирования заголовка пакета можно воспользоваться, например, следующей структурой:

struct _IPXHeader { unsigned char Checksum[2]; unsigned char Length[2]; unsigned char TransportControl; unsigned char PacketType; unsigned char DestNetwork[4]; unsigned char DestNode[6]; unsigned char DestSocket[2]; unsigned char SourceNetwork[4]; unsigned char SourceNode[6]; unsigned char SourceSocket[2]; } IPXHeader;

Обращаем ваше внимание на то, что все многобайтовые поля описаны как массивы. Даже те, которые состоят из двух байт и могли бы быть описаны как unsigned int.Это связано с тем, что все значения в заголовке пакета IPX хранятся в перевернутом виде, а для такого типа данных в языке Си нет подходящего описания.
